Die alte Achse
Bauteile für die Achshalterung. Unten links ist der Stellring zu sehen.
Die fertig verlötete Trägerplatte.
Trägerplatte, Achse und Stellring.

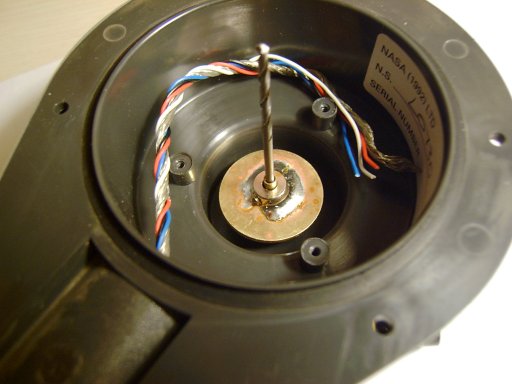

Innenmontage der Trägerplatte.
Löffelrad und unterer Stellring.
Umbau Windmessanlage NASA-Clipper:
Ein Schwachpunkt der NASA-CLIPPER Windmessanlage ist der untere Klemmring des Löffelrades.
Nach ca. 2 Jahren löste sich dieser von der Achse (bei 2-3 Bf) samt Löffelrad und landete
im Teich. Ein Ersatzrad inkl. Sicherungsring kostet ca. 15€. Leider war aber so schnell
kein Ersatz zu bekommen. Das Teil musste erst bestellt werden. Als mir dann unser
"freundlicher" Hafenmeister bei der Montage in 12 Meter Höhe den Sicherungsring ins Wasser
fallen lies, hatte ich nur noch Frust. Ich hatte so ein Gefühl, dass das etwas fürs Winterlager
ist. Nachdem ich mir im Winter die Sache angesehen hatte, kam mir der Gedanke, anstelle der
Sicherungsscheibe einen Stellring aus dem Modellbau zu verwenden. Die Sache hielt auch ein
Jahr, wenn, ja wenn nicht die Achse so primitiv befestigt wäre! Diese hatte sich in dem
Kunststoffgehäuse gelockert und das Löffelrad fing an zu eiern. Auf der Bootsmesse erklärte
man mir, dass ich die ganze Anlage einschicken müsste. Die Achse lässt sich so nicht
reparieren. Kosten ca. 100€ (Gehäuse wird erneuert). Lebensdauer siehe oben! Im Winterlager
wurde die Anlage erst einmal vorsichtig demontiert. Dann wurde eine Skizze angefertigt für
eine Halterung der Achse aus Metall. Messing eignet sich hier am besten, da es sich am
leichtesten bearbeiten lässt. Im Baumarkt wurde ich fündig: Unterlegscheibe aus Messing
(D=25mm, Stärke 1mm). Als Achse verwendete ich einen 2mm Stahlbohrer. Da ich noch Stellringe
mit grösserem Innendurchmesser hatte, wurden diese mit Aderendhülsen aufgefüttert und auf die
Unterlegscheibe mittig verlötet. Mit drei Messing-Senkkopfschrauben M2,5mm wird diese Platte
dann im Gehäuse festgeschraubt. Der Bohrer wird auf die richtige Länge gekürzt und in dem
Stellring mit der Madenschraube befestigt. Löffelrad aufstecken und den zweiten Stellring von
unten im Löffelrad montieren. Fertig.
Da sich in dem Löffelrad ein kleiner Magnet als Impulsgeber befindet, dürfen nur Messingschrauben
und Messingmuttern verwendet werden. Andernfalls wird der Magnet von den Eisenschrauben angezogen
und läuft erst bei stärkerem Wind rund.
Material:
2 Stk. Stellringe für 2mm Achsen (Modellbau oder Conrad-Modellbau)
1 Stk. Unterlegscheibe Messing D=25mm (Baumarkt)
1 Stk. Stahlbohrer D=2mm (Baumarkt)
3 Stk. Schrauben Senkkopf Messing M2,5
3 Stk. Muttern Messing M2,5
Kosten ca. 5€
Zeitaufwand ca. 1 Stunde.
